Взаимосвязанная система управления отопительно-вентиляционными установками в защищенном грунте
Аннотация
Дата поступления статьи: 14.01.2013Рассматривается использование системы управления отопительно-вентиляционных установок в защищённом грунте, равномерное распределение тепла и влажности в зоне биологических объектов, использование усовершенствованной системы управления режимами микроклимата в защищенном грунте на базе программируемых интеллектуальных реле
Ключевые слова: потребление электроэнергии, температурно-влажностный режим, микроклимат
Значительную долю в себестоимости продукции, выращиваемой в теплицах, составляет потребление энергетических ресурсов. Для обеспечения требуемых параметров микроклимата до 40% затрат финансовых средств приходится на отопление. Вместе с тем, при повышении температуры выше требуемого значения существующие системы управления температурным режимом, теплоту, накопленную в теплице в весенне–летний период, удаляют через вентиляционные фрамуги. Это не рационально с точки зрения энергосбережения и может снизить продуктивность в защищенном грунте за счет поступления больших масс холодного воздуха [1].
Поэтому разработка математической модели и рационального алгоритма работы систем автоматического управления микроклиматом, позволяющие равномерно распределить тепло, влажность, скорость движения воздуха, освещенность в зоне плодоношения биологических объектов является актуальным.
Ранее разработанные программы позволяли производить регулирование по форточной вентиляции, калорифером, надпочвенному контуру и воздушному обогреву [2]. На основе этой программы разработана модель, позволяющая не только регулировать температуру, но и влажность в данных зонах.
Модель интерпретирует теплицу как заданный объем воздуха в пределах ограждающих конструкций. Пространственное распределение переменных, описывающих микроклимат, не учитывается. Данное допущение оправдывается при постоянной конвекции воздуха и принудительной вентиляции.
Биомассу растений в процессе их развития можно рассматривать как внешний фактор, не связанный с показателями микроклимата. Это оправдывается тем, что система управления поддерживает показатели микроклимата согласно требованиям к технологии выращивания культур. Биомасса растений в работе является постоянным значением.
Изменения параметров модели во времени происходят настолько медленно, что при описании цикла динамических процессов в системе управления их можно считать постоянными.
В соответствии с этими допущениями модель микроклимата получена как детерминированная и сосредоточенная, исходя из соотношений массо- и теплового баланса с приближенным учетом стадий биологического развития растений.
В модели выделяют две подсистемы: воздух теплицы и предпочвенный слой с растениями и грунтом. При описании подсистем нами были использованы следующие переменные: температура воздуха в теплице, температура растений, то есть температура предпочвенного слоя, относительная влажность воздуха теплицы.
Уравнения массового баланса содержания влаги в теплице имеет вид:
где ρ – плотность воздуха теплицы, (кг/м3);
V – объем воздуха теплицы, (м3);
X(t) – абсолютная влажность в теплице, (кгвода/кгвоздух);
t – время, (с);
F(t) – инфильтрационная влажность, (кгвода/c);
Csat(t) – коэффициент насыщения воздуха;
E(t) – скорость суммарного испарения воды растениями (кгвода/c);
for(t) – расход воды системой форсунок (кгвода/c).
Уравнение теплового баланса энергии, влияющей на изменение температуры внутреннего воздуха теплицы, имеет вид:
где Cv– теплоемкость воздуха, [Дж/(кг·°С)];
T(t) – температура воздуха внутри теплицы, (°С);
Qs(t) – солнечная энергия, передаваемая воздуху теплице, (Вт);
Qcc(t) – энергия обмена при проводимости и конвекции, (Вт);
Qp(t) – обмен энергией с растениями, (Вт);
Qu(t) – потери энергии за счет суммарного испарения воды растениями, (Вт);
Qt(t) – потери энергии за счет распыления воды системой форсунок, (Вт);
Qv(t) – энергия обмена воздушной вентиляции, (Вт);
W(t) – энергия системы обогрева, (Вт).
Уравнение теплового баланса энергии, влияющей на изменение температуры растений теплицы, имеет вид:
где Cp– теплоемкость растений, [Дж/(°С·м2)];
Tp(t) – температура растений внутри теплицы, (°С);
t – время, (с);
Qur(t) – энергия, усваиваемая растениями в течении дня, (Вт);
Qp(t) – обмен энергией с растениями, (Вт);
Qg(t) – потери энергии через грунт, (Вт).
Таким образом, приближенно микроклимат теплицы можно описать следующей системой уравнений:
(4)
В представленной модели не учитывается:
- пространственное распределение температуры и влажности по площади теплицы; распределение этих переменных по высоте учитывается только агрегировано;
- влияние температурно-влажностного режима на показатели развития растений сведено к детерминированной зависимости коэффициентов модели от времени.
Исходя из цели использования модели (для анализа и синтеза алгоритмов управления, а не для выбора технологически целесообразных режимов изменения температуры и влажности) представленная модель приемлема. Ее структура показана на рис. 1.

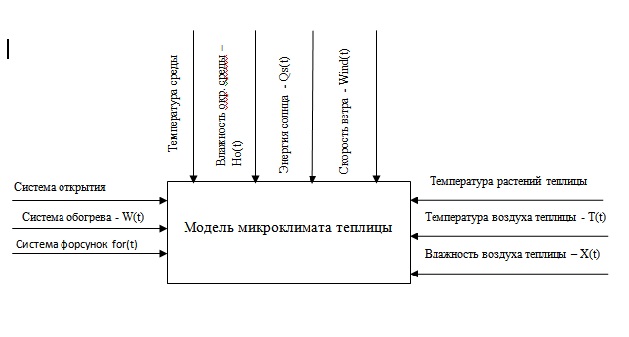

Рис. 1. - Структурная модель температурно-влажностного режима теплицы
Представленная на рис. 1 модель реализована с помощью разработанного нами алгоритма (рис. 2).
Рис. 2. - Алгоритм программы для поддержания влажности и температуры
Разработанный алгоритм управления позволяет поддерживать необходимое влагосодержание и температуру в теплице. Это, в свою очередь, даёт возможность повысить продуктивность биологических объектов. Целесообразно разработанный алгоритм управления реализовать с помощью программируемых логических контроллеров (рис. 3).
Проанализировав языки программирования, был выбран язык линейных диаграмм (LD), который дает возможность составления программы из нескольких схем, блоки и соединители располагаются свободно, разрешаются циклы и свободные соединения.

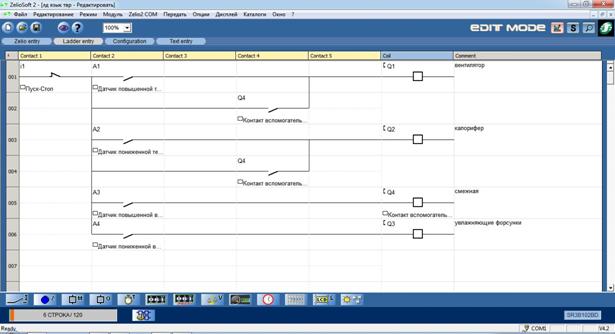

Рис. 3. - Программа Zeliosoft контроля температуры и влажности в теплице для управления исполнительными механизмами
При управлении температурно-влажностным режимом необходимо оценивать продуктивность растений, имея в виду, что конечным результатом всякого управления должен быть урожай надлежащего качества. Однако урожай оценивается, когда управление процессом уже закончено. Поэтому возникает необходимость использования косвенных показателей продуктивности, к которым относятся интенсивность фотосинтеза и темнового дыхания, а также суточный баланс СО2-газообмена.
Отсюда вытекает необходимость в создании систем управления, использующих математические модели продуктивности.
Разработанная математическая модель управления температурно-влажностным режимом теплицы позволяет адекватно описать процессы изменения микроклиматических параметров в рабочем объеме защищенного грунта, что позволяет поддерживатьтемпературу и влажность в зоне жизнедеятельности биологических объектов.
В заключение можно отметить, что представленная система управления микроклиматом позволяет контролировать температуру, распределяя ее равномерно по всей теплице, и влажность. Хотя в данной системе основными контролируемыми показателями являются температура и влажность, в дальнейшем необходимо учесть и скорость движения воздуха в теплице, с целью ограничения ее величины в отдельных местах помещения.
