О необходимости проведения комплексного мониторинга подземных объектов на различных стадиях жизненного цикла

Аннотация

С.Г. Страданченко, М.С. Плешко, В.Н. Армейсков

Дата поступления статьи: 11.11.2013

Сформулирована необходимость нового подхода к освоению подземного пространства. Рассмотрены основные задачи комплексного мониторинга на различных стадиях жизненного цикла подземного объекта. Представлено описание измерительной станции для контроля усилий в анкерной крепи.

Ключевые слова: Освоение подземного пространства, мониторинг, вертикальный ствол, анкера

25.00.16 - Горнопромышленная и нефтегазопромысловая геология, геофизика, маркшейдерское дело и геометрия недр

Освоение подземного пространства городов, шахтное строительство и подземная добыча полезных ископаемых относятся к одним из самых сложных видов профессиональной деятельности человека, оказывающих интенсивное воздействие на окружающую среду. Это обусловлено необходимостью откачки и выдачи на поверхность подземных вод, деформациями окружающего породного массива, выбросами пыли и вредных газов в атмосферу, созданием породных отвалов большого объема и др. Без комплексного обоснования проектных решений, реализации наиболее эффективных геотехнологий на всех стадиях строительства, эксплуатации и ликвидации подземных объектов, их существование может нанести серьезный экологический, экономический и социальный ущерб.
Решение этих проблем вызывает необходимость разработки нового подхода к освоению подземного пространства. Его основой должен стать комплексный мониторинг всех стадий жизненного цикла подземных объектов, включающий в себя инженерно-геологическую, экологическую и геотехнологическую составляющие.
Методология инженерно-геологического и экологического мониторинга в настоящее время достаточно хорошо разработана и отражена в соответствующих нормативных документах.
Необходимость проведения геотехнического мониторинга заложена в частности в МГСН 2.07-01 «Основания, фундаменты и подземные сооружения», где он определен как система наблюдений и контроля за состоянием и изменением грунтовых, природных и техногенных условий в процессе строительства и эксплуатации объекта.
При проведении геотехнического мониторинга определяются:
- осадки, крены и горизонтальные смещения конструкций подземных объектов, а также окружающих зданий и сооружений, расположенных в зоне его влияния;
- техническое состояние конструкций подземных объектов, инженерных объектов и систем, связанных с ним;
- усилия в анкерах конструкций, напряжения и деформации в крепи и грунтовом массиве.
В трудах А.И. Березнякова выполнено обоснование системы геотехнологического мониторинга, позволяющей более эффективно эксплуатировать газовые месторождения севера Западной Сибири на всех этапах жизненного цикла, принимать управляющие решения в режиме реального времени и использовать накопленный опыт в новых районах освоения месторождений углеводородов.
А.А. Зубковым и В.В. Даниловым, разработана система геотехнологического мониторинга подземных хранилищ жидких радиоактивных веществ. К задачам мониторинга относятся:
1. Предупреждение сверхнормативного воздействия на недра.
2. Раннее выявление технологических нарушений.
3. Представление о реальной ситуации для принятия управленческих решений.
4. Прогноз последствий эксплуатации полигона, в том числе при совместном использовании недр для закачки отходов и других народно-хозяйственных целей.
В настоящее время освоение подземного пространства осуществляется в большинстве случаев его вскрытием вертикальными стволами. Стволы относятся к капитальным подземным сооружениям, срок эксплуатации которых может достигать 60 - 80 лет и более. В течение этого периода ствол в зависимости от своего назначения должен обеспечивать безаварийную выдачу полезного ископаемого и породы, спуск-подъём людей, материалов, оборудования, необходимый режим вентиляции, и др.
Основные задачи комплексного мониторинга вертикальных стволов на различных стадиях организационного цикла подземного объекта представлены в табл. 1.
Таблица 1
Задачи комплексного мониторинга вертикальных стволов


Стадии жизненного цикла
подземного объекта

Задачи комплексного мониторинга

Предпроектная

Сбор данных для обоснования инвестиций.

Проектная

Анализ горно-геологических условий, техносферной среды территории для выбора оптимальных проектных решений.

Строительство

Уточнение горно-геологических условий.
Контроль качества работ.
Раннее выявление технологических нарушений.
Анализ влияния технологии строительства на сопутствующие среды и земную поверхность.
Оценка реальной ситуации для оперативной корректировки технических и технологических решений.

Эксплуатация

Предупреждение сверхнормативного воздействия на сопутствующие среды и земную поверхность.
Оценка и прогноз технического состояния ствола.
Разработка мероприятий по повышению эксплуатационной надежности и долговечности конструкций.

Ликвидация

Прогноз последствий эксплуатации объекта.
Обоснование мер по защите и восстановлению окружающей среды.

Решение перечисленных выше задач требует разработки методик исследований, измерительных станций и постов, обеспечивающих получение согласованных данных на каждом из этапов.
Так эффективным способом геотехнологического мониторинга является устройство замерных станций в стволах для контроля усилий в анкерной крепи.
На рис. 1 представлен пример схемы замерной станции. Горизонтальная ось сечений стволов совпадает с направлением падения пород.


а)

б)

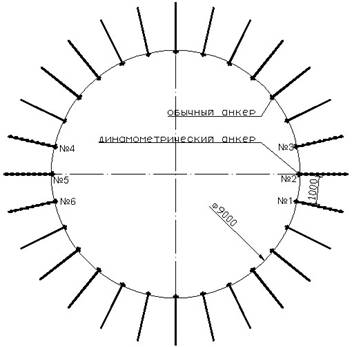

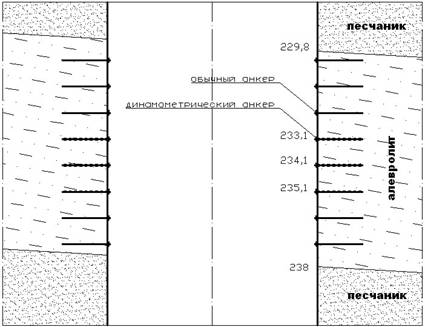

Рис. 1. – Схема замерной станции: а) разрез ствола б) сечение ствола


Используемый метод основан на периодическом контроле растягивающих усилий в анкерах при помощи портативного двадцати канального прибора ISSM (Intrinsically safe strain meter, model 1041, Soil Instruments Limited, England) с точностью измерений, составляющей 2 %.
Динамометрические анкеры представляют собой анкеры такой же конструкции и длины, как на всём участке, но с предварительно наклеенными тензорезисторными датчиками 2STR DMT (Soil Instruments Limited, England). Первый датчик располагается на расстоянии 60 мм от торца анкера, остальные устанавливается с шагом 150 - 200 мм. Показания с датчиков передаются на блок управления и далее подвергаются компьютерной обработке и анализу.
Установка анкеров производится из забоя ствола в период строительства. По мере отхода проходческого забоя от высотной отметки расположения динамометрических анкеров контролируется изменение усилий в анкерах и определяется момент стабилизации. Полученные данные обрабатываются, представляются в виде графиков и сравниваются с расчетными значениями (рис. 2).

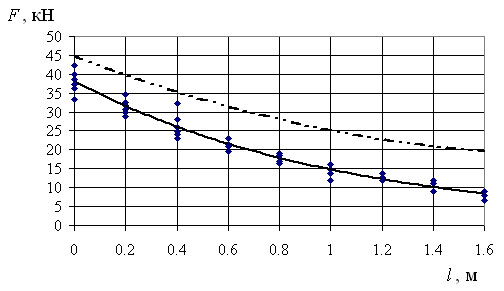

Рис. 2. – Пример графиков изменения растягивающих усилий в анкерах по их длине l

На основании анализа данных в необходимых случаях производится корректировка проектных параметров крепи и технологии работ.
В процессе эксплуатации и ликвидации ствола, поступающие с замерных станций данные об изменении усилий в анкерах, будут свидетельствовать о нарушении установившегося равновесия в системе «ствол – породный массив». Это может привести к повреждению основной крепи ствола, тампонажных перемычек, осадкам земной поверхности и др., поэтому ранняя диагностика геомеханических процессов позволит не допустить развития негативных явлений.
Рассмотренная измерительная станция при соответствующей доработке может также обеспечить контроль давления на крепь, определение физико-механических свойств бетона, арматуры и деформаций в слоях крепи. Актуальной задачей для дальнейших исследований является интеграция таких станций в комплексную систему мониторинга объектов освоения подземного пространства, включая инженерные сети и системы.
